多圈精密電位器是百斯特電子暢銷的電子元件之一，常常用來調節電阻，具體是怎么操作的，下面我們就來看一下多圈精密電位器調節電阻的原理及阻值特性。

多圈精密電位器調節電阻的原理

為了大家更清楚的了解，我們加上其原理圖來進行解釋

圖1

     如圖1所示，轉動多圈精密電位器時的轉柄時，動片在電阻體上滑動，動片帶兩個定片之間的阻值大小發生改變。

1. 當動片到一個定片的阻值增大時，動片到另一個定片的阻值減小。

2. 當動片到一個定片的阻值減小時，動片到另一個定片的阻值增大。

圖2

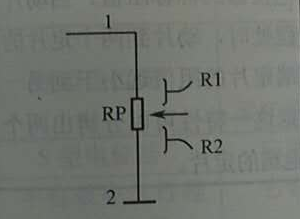

        圖2所示，多圈精密電位器在電路中也相當于兩個電阻器構成的串聯電路，動片將多圈精密電位器的電阻體分成兩個電阻R1和R2。

1. 當動片向定片1端滑動時，R1的阻值減小，同時R2的阻值增大。

2. 當動片向定片2端滑動時，R1的阻值增大，同時R2的阻值減小。R1和R2的阻值之和始終等于多圈精密電位器的標稱阻值。

多圈精密電位器的阻值特性

      我們多圈精密電位器的阻值特性常用的有X型、D型及Z型三種，另外還有不常用的S型、S型及同軸多圈精密電位器三種。具體我們分析如下：

一、X型多圈精密電位器：稱為線性電位器，阻值分布特性是線性的。

X型電位器阻值特性曲線圖

      從曲線中可以看出，動片從起始端均勻轉動(或滑動)時，阻值在均勻增大。整個動片行程內，在動片觸點移動的單位長度內，阻值變化量處處相等，即阻值變化是線性的，線性X型多圈精密電位器由此得名。

      從X型電位器中，當動片轉動至一半機械行程出時，動片到兩個定片的阻值相等。由于X型多圈精密電位器是線性的，所以這種多圈精密電位器的兩個定片可以互換。

二、 Z型多圈精密電位器。

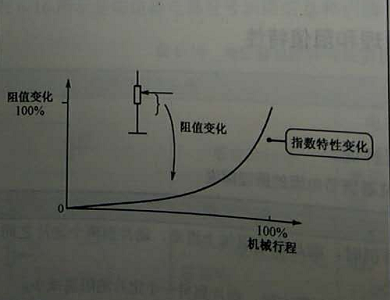

Z型電位器阻值特性曲線圖

      整個動片行程內，動片觸點移動的單位長度內阻值變化量出處不相等，隨著動片的向上滑動，單位長度內阻值變化量增大。

      動片觸點剛開始滑動(順時方向轉動轉柄)的那部分，動片與地端定片之間的阻值上升比較緩慢，動片觸點滑到后來阻值迅速增大，阻值分布特性同指數曲線一樣，所以稱之為指數型電位器。

      動片轉動到最后時(全行程)，動片到地端定片之間的阻值等于多圈精密電位器的標稱阻值。當動片轉動至一半機械行程處時，動片到兩個定片的阻值不相等，到地端定片的阻值遠小于到另一個定片的阻值，根據這一特性可以分辨出兩個定片哪一個是接地端的定片。

三、 D型多圈精密電位器：又稱為對數型電位器，如下圖是其阻值特性曲線。

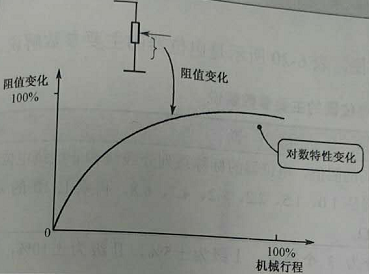

D型電位器阻值特性曲線圖

      D型多圈精密電位器跟Z型一樣都屬于非線性的多圈精密電位器。其動觸點剛開始滑動時阻值迅速增大，到后來阻值增大得緩慢。

      對于Z型和D型電位器，由于阻值分布特性的原因，他們的兩個定片引腳不能相互接反，兩個定片中又一個應接地，當動片逆時針方向轉動到頭后，動片與地端定片之間的阻值為零，通過測量動片與定片之間的電阻值可以分辨出兩個定片中哪個是應接地的定片。

四、 S型多圈精密電位器。

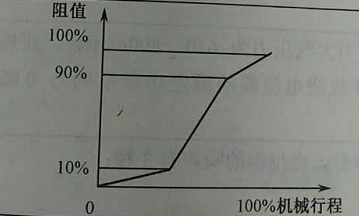

S型電位器阻值特性曲線圖

      從阻值特性曲線中可以看出，在轉柄轉動的起始部分和最后部分，阻值增大明顯變緩，在中間部分阻值增大率很大。這種電位器可以用在立體聲平衡控制器電路中。

五、 半有效電氣行程雙聯同軸多圈精密電位器。

雙聯同軸電位器阻值特性曲線圖

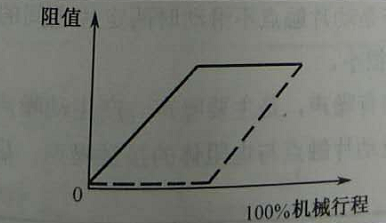

       實線是一個聯的阻值特性曲線，虛線是另一個聯的阻值特性曲線，虛線是另一個聯的阻值特性曲線，他們的特性恰好相反。

從特性曲線中可以看出，轉柄轉動時一個聯阻值在增大，另一個聯阻值為0.當轉動到一個半行程處時，一個聯阻值不再增大，另一個聯的阻值才開始增大。
